انواع کابل دوربین مداربسته و کاربرد آنها
انواع کابل دوربین مداربسته، براساس این که دوربین شما آنالوگ است یا تحت شبکه، متفاوت خواهد بود. در سیستم های مداربسته آنالوگ کابل کواکسیال یا کواکسی برای انتقال داده و تصاویر دوربین مداربسته استفاده می شود. در سیستم های تحت شبکه یا دیجیتال نیز از کابل شبکه استفاده می شود. هر کدام از این دو نوع کابل نیز در انواع مختلفی تولید و به بازار عرضه می شود.در این مقاله به معرفی انواع کابل های تصویر و کاربرد آنها میپردازیم.
- کابلCoaxial: کابل کواکسیال یا کابل تصویر دوربین مداربسته آنالوگ یک کابل الکتریکی است که سیگنال های فرکانس رادیویی را از نقطه ای به نقطه دیگر منتقل می کند.
- کابل کواکسیال ترکیبی: این کابل ها نوعی از کابل کواکسیال است که کابل برق نیز به آن چسبیده است. این مزیت در این نوع کابل وجود دارد که فضای کمتری از درون داکت را می گیرد.
- کابل Lan: کابل شبکه یا Lan کابلیست که در سیستم های تحت شبکه کاربرد دارد. در صورت وجود تکنولوژی POE با این کابل علاوه بر ارسال تصاویر، برق نیز انتقال می یابد.
ساختار کابل دوربین مداربسته کواکسیال در انواع آن
تکنولوژی کابل های کواکسیال از اوایل قرن بیستم وجود داشته است و به دلیل دوام و سهولت نصب، این کابل ها عمدتاً برای اتصال تجهیزات آنتن ماهواره ای در منازل و سازمان ها مورد استفاده قرار می گیرد. انواع مختلفی از کابل کواکسیال وجود دارد که براساس اندازه گیری و امپدانس متفاوت هستند.
کابل RG چیست؟
RG مخفف Radio Gauge است که Gauge به ضخامت کابل اشاره دارد. این ضخامت با عدد در کنار RG نشان داده میشود. هرچه این عدد RG بیشتر باشد، هسته یا هادی مرکزی نازک تر است. کابل کواکسیال شکل ضخیم و گرد متمایزی از سایر کابل ها دارد. به راحتی می توانید این نوع از کابل دوربین مدار بسته را از سایر کابل ها مانند کابل های جفت تابیده یا کابل اترنت تفکیک کنید. رایج ترین کابل های کواکسیال RG-6، RG-11 و RG59 است.

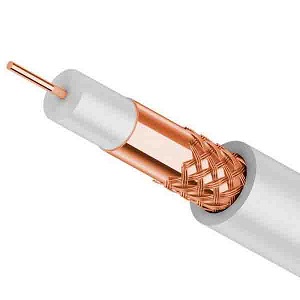

اجزای کابل کواکسیال
اغلب کابل های کواکسی از چهار لایه زیر تشکیل شده اند:
- مغزی کابل که معمولاً یک سیم مسی است و داده ها و ویدئوها از طریق آن عبور می کنند.
- عایق اطراف سیم مسی که پلاستیکی و دی الکتریک است.
- لایه شیلد یا مش بافته که از مس، آلیاژ یا آلومینیوم ساخته شده است. این لایه به محافظت از کابل در برابر تداخل الکترومغناطیسی (EMI) کمک می کند.
- در نهایت لایه خارجی که یک پوشش پلاستیکی است و لایه های داخلی را از آسیب محافظت می کند.
مزایا و معایب کابل کواکسیال
مزایا:
- ارزان
- سیم کشی و نصب آسان است
- بسط آسان
- مقاومت خوب در برابر EMI
- حداکثر ظرفیت 10 مگابیت بر ثانیه
- بادوام و پایدار
معایب:
- محدودیت فاصله
- مخارج بالای نصب
انواع کابل دوربین مداربسته کواکسیال
در کابل های کواکسیال دو نوع اصلی وجود دارد، یکی با امپدانس 75 اهم (Ω) و دیگری با امپدانس 50 اهم است. کابل های 75 اهم بیشتر برای سیگنال های ویدئویی استفاده می شوند. در مقابل کابل های 50 اهم برای داده ها و ارتباطات بی سیم استفاده می شوند.
کابل RG-6 (RG6) چیست؟
کابل های RG-6 دارای مفزی یا رسانای بزرگتری هستند، بنابراین کیفیت سیگنال بهتری را ارائه می دهند. همچنین آنها عایق دی الکتریک ضخیم تری دارند و نوع شیلد آنها متفاوت است. این موضوع به آنها اجازه می دهد سیگنال های سطح GHz را به طور موثرتری مدیریت کنند. از آنجا که این نوع کابل نازک است ، می توان آن را به راحتی در دیوارها یا سقف نصب کرد.
کابل RG-59 (RG59) چیست؟
یک کابل رایج در اتصالات و مصارف خانگی و داخلی است. کابل RG-59 مشابه RG-6 است با این تفاوت که دارای یک رسانای مرکزی (مغزی) نازک تر است. این نوع کابل برای اجرای مسافت های کوتاه و انتقال فرکانس پایین بسیار مناسب است.
کابل کواکسیال برای دوربین مدار بسته
کابل کواکسیال RG-59 بهترین نوع کابل coaxial برای سیستم های دوربین مدار بسته است. اگرچه از کابل RG-6 نیز میتوانید استفاده کنید. چرا که می تواند مسافت های طولانی تری از RG-59 را بدون از بین رفتن سیگنال ویدئویی اجرا کند. اما مشکلی که وجود دارد این است که این کابل ضخیم تر و محکم تر است در نتیجه کار با آن چندان راحت نیست.
حداکثر طول کابل دوربین مداربسته کواکسیال
با توجه به استانداردهای دوربین مداربسته این طول متفاوت خواهد بود. به عنوان مثال برای دوربین های مداربسته AHD تا 200 متر را مطرح کرده اند. در دوربین های HDTVI و یا HDCVI این مسافت تا 500 متر افزایش داشته است.
کابل ترکیبی دوربین مداربسته
کابل ترکیبی دوربین مداربسته در واقع دو کابل است که با هم ترکیب شده اند. این نوع کابل دوربین مداربسته به شما امکان ارسال اطلاعات تصاویر و تامین برق دوربین با یک کابل را فراهم می کند. از انواع کابل ترکیبی دوربین مداربسته، کابل ترکیبی RG59 رایج ترین آنهاست. بسیاری از ویژگی ها و ساختار کابل ترکیبی مشابه کابل کواکسیال معمولی است، با این تفاوت که یک زوج برق نیز در کنار آن ترکیب شده است.
کابل دوربین مداربسته تحت شبکه
کابل شبکه ای است که به کابل زوج سیم یا UTP نیز شناخته می شود. در این کابل ۴ جفت سیم که بصورت دو به دو به دور هم تابیده شده اند وجود دارد. این سیم ها به رنگ نارنجی و نارنجی سفید، سبز و سبز سفید، آبی و آبی سفید، قهوه ای و قهوه ای سفید هستند. علت به دور هم پیچیده شدن سیم ها، کاهش تاثیر گذاری نویز بر روی سیگنال های تصویر دوربین مدار بسته است. کابل های شبکه بر اساس نوع دسته بندی می شوند که به CAT معروف است. از بین cat ها کابلهای CAT5 و CAT6 در دوربین مدار بسته IP بیشترین کاربرد را دارند.
انواع کابل شبکه
کابل های شبکه براساس میزان نویز پذیری و تناسب با محیط در انواع مختلفی تولید می شوند:
- کابل UTP : کابلی که بر روی زوج سیم های درون آن فویل یا شیلد وجود ندارد. معمولا در محیط های داخلی که هیچ آلودگی نویز و پیچیدگی نصب وجود ندارد استفاده می شود.
- کابل U/FTP : زوج سیم های درون کابل توسط فویل پوشیده شده اند. این کابل مناسب محیط های دارای نویز است.
- کابل F/FTP : زوج سیم ها و کل سیم ها در این نوع کابل دوربین دیجیتال درون فویل های جداگانه پیچیده شده اند. از آن برای محیط هایی که نویز بسیار زیادی دارند می توان استفاده کرد.
- کابل S/FTP : در این نوع کابل زوج سیم ها توسط فویل محافظت می شوند و مجموعه سیم ها نیز درون شیلد بافته شده قرار دارند. مورد استفاده از این کابل محیط هایی با نویز زیاد و مکان هایی با احتمال آسیب فیزیکی است. به علت کشیده شدن بیش از حد یا خم شدن کابل تصویر دوربین در طول مسیر امکان آسیب فیزیکی به کابل افزایش می یابد.
- کابل SF/UTP : در این کابل تصویر دوربین IP ، زوج سیم ها محافظی ندارند. مجموعه سیم ها درون فویل و شیلد پیچیده شده اند.
- کابل S/UTP : در این نوع از کابل شبکه، مجموعه سیم ها درون یک شیلد بافته شده قرار می گیرند. برای محیط هایی که فقط امکان آسیب فیزیکی به کابل وجود دارد مناسب هستند.
- کابل F/UTP : این نوع از کابل تصویر دوربین مداربسته، مجموعه سیم ها با فویل پوشانده شده اند و زوج سیم ها هیچ حفاظ یا پوششی ندارند.
حداکثر طول کابل دوربین مداربسته تحت شبکه
حداکثر طول کابل دوربین مداربسته دیجیتال نیز مانند سایر کابل ها به مرغوبیت کابل، شرایط آب و هوایی بستگی دارد. علاوه بر این موضوع به POE بودن سیستم مداربسته به کاهش این مسافت حداکثری منجر خواهد شد. حداکثر طول کابل شبکه cat5 حدود 40 تا 50 متر بدون POE است. کیفیت کابل و شرایط اقلیمی می تواند مسافت را تا حداکثر 100 متر نیز افزایش دهد. در نظر داشته باشید تکنولوژیPOE، تعداد LED های مادون قرمز حداکثر مسافت موثر 10 متر می تواند باشد. برای طول بیشتر استفاده از کابل شبکه cat5 توصیه نمی شود.
حداکثر طول کابل دوربین مداربسته دیجیتال با کابل cat5e متراژی حدود 70 تا 80 متر است. با وجود کابل cat6 نیز این مقدار به 100 متر افزایش می یابد. در صورتی که از کابل دوربین مدار بسته cat6 SFTP استفاده می کنید حداکثر طول کابل دوربین به مقدار 130 تا 140 متر خواهد رسید. برای مسافتی حدود 200 متر می توانید از کابل شبکه cat6 SFTP که دارای تست فلوک (Fuluk ) است، استفاده کنید.
